其實任何一家投影機廠商都可以設計超高亮的產品,但是散熱是必須解決的問題,而且是最難解決的問題。除了巧妙的散熱通道、主動、被動散熱設計,硬件結構同樣重要。

燈泡倉旁的渦輪風扇

渦輪風扇特寫
這年頭,汽車銷售最火的名詞就是渦輪,其實投影機里也有渦輪。渦輪增壓的發動機,簡單講,就是有渦輪風扇將強拍的風吹入發動機,增加發動機的工作效率。而投影燈泡,在地位上,恰恰相當于汽車的發動機,沒有這個燈泡投影機一樣玩不轉。而投影機內部的這個小渦輪雖然遠不如汽車的那么復雜,不過功能同樣重要,就是給高亮、高溫、高壓的投影燈泡散熱。

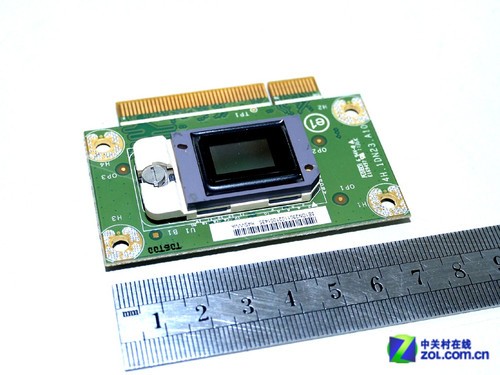

DMD顯示芯片
DLP系統的另一部分,DMD處理器,不在主板上,通過插槽與主板連接。固定在光機上的DMD芯片,就是德州儀器引以為豪的超高工藝的微鏡處理器,在功能上相當于PC的顯卡。綜合而言,DLP是一套系統,而不是一個簡單的芯片,但是廠商為了便于宣傳,一般就用DLP來籠統介紹。

DMD背面直接加載散熱片
通過觀察這個DMD的散熱設計特點,也詮釋了采用DLP顯示系統的投影機為啥可以實現超高的亮度。3DLP就是3片DMD,結構更復雜,原理更復雜。以明基MW767的單片DLP為例,DMD采用背部接觸式散熱方式,散熱鰭片可以直接附著在DMD的背面,加上風扇的輔助,DMD的材質本身可以承受很高的溫度,而不耐高溫的DLP處理器和DLP控制芯片在主板上,可以遠離了高溫的影響。
ZOL點評:
通過拆解,相信朋友們可以大致猜測,并進一步理解,為何高于2萬流明的工程投影機,現階段由采用德州儀器的DLP系統一家獨霸。關鍵原因就是DLP系統可以實現安全的散熱,加裝液冷散熱系統后,DMD的散熱能力還會大幅提升。
