產品：MW767 明基 投影機

鏡頭布局 變焦設計

　　明基MW767的鏡頭采用手動變焦、手動對焦設計。

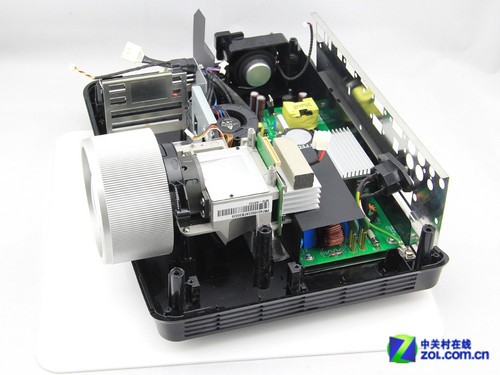

鏡頭側視圖

　　不過關注明基MW767的而且比較細心的朋友會發現，MW767的變焦設計為機身正前面，與以往的簡單變焦設計有很大的不同，調節的方向有了一個90角的轉換�！�

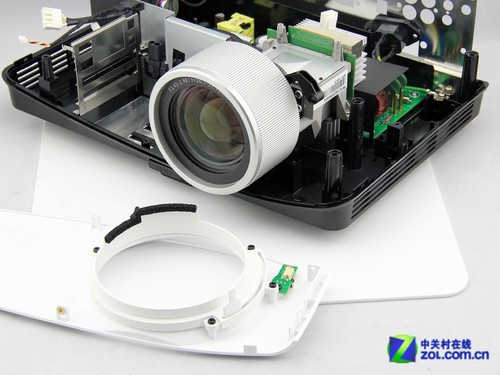

前置的變焦撥片設計　

　　通過前面板上的小撥片，將操作實現了90度角的轉換。我們特意將轉換撥片的接觸點標注了一個黑色的“十”字符號。這個凸起插入鏡頭變焦環上的套環內，有了一個小杠桿作用。

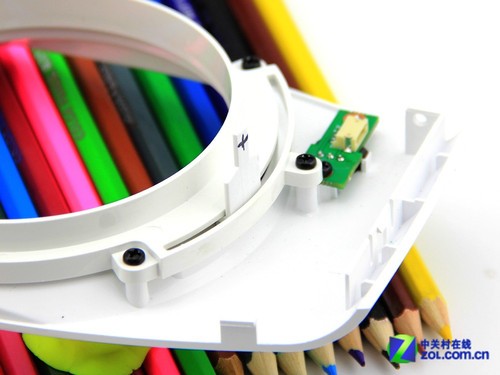

變焦撥片特寫　

　　對于這個轉換設計，我們不是十分理解，這個設計唯一的好處就是不影響頂蓋的全局美觀；但是操作不直觀，而且可操作性有一定降低。
