產品：MW767 明基 投影機

主板部件 解讀核心

　　熟悉DIY的朋友，一定都很關注主板的質量和布局。投影機的主板，相對比較特殊，集成化更高，處理器、控制芯片、內存、接口等全部在這上面。

散熱的主體硬件　

　　小心的取下主板后，我們可以看見明基MW767的大致內部結構。為不妨礙視線，我們將三個風扇分別放在外側。按照醫學的方位介紹，以主機為主體。其中機身右側的一個風扇為散熱出風口，機身左側兩個風扇為進風口。當關機后，進風口的大風扇會自動停轉，并迅速變?yōu)榉聪蛳蛲馀棚L(fēng)，加速內部熱量排出。

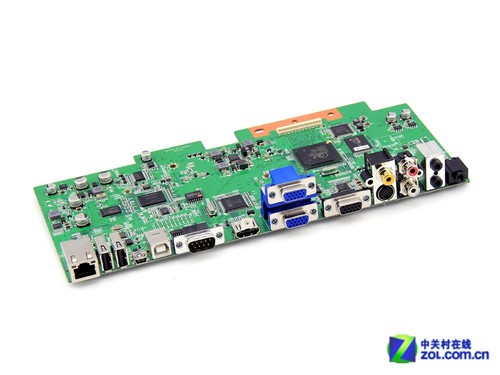

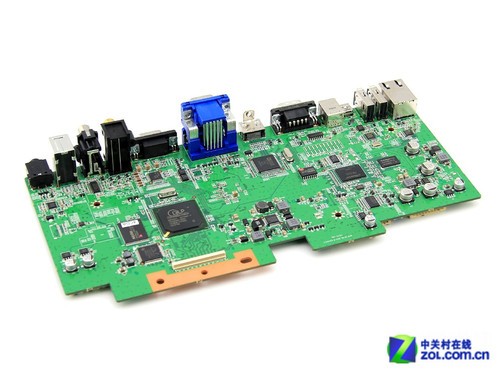

主板正面

　　看了前面的圖片，我們可以得知這張主板是采用兩面布局，其實所有的投影主板都類似�！�

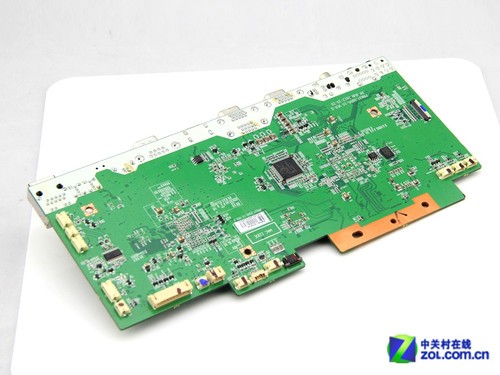

主板后視圖

　　主板上兩面的差別很大，一面是只有一個排狀插槽，另一面的邊緣全是各類型的電源接頭。

主板上電源接頭
　

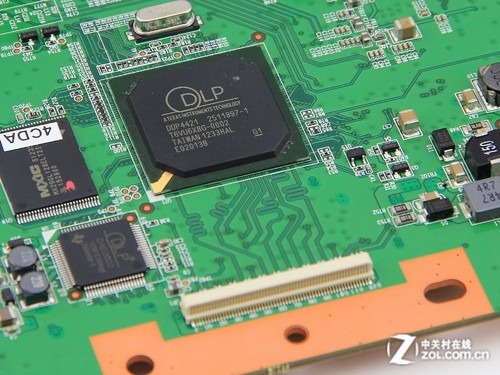

最重要的DLP芯片

　　上面是DLP處理器，下面是連接DMD的數據接口。

　　很多朋友對DLP芯片有個小小的誤解，其實這也是廠商誤導性的宣傳所致。確切說，DLP是一套系統，分為三部分。DLP處理芯片，主板上最大的一個芯片，外形酷似PC主板的北橋，在功能上其相當于PC的CPU。在主板的另一面，小于DLP處理芯片，個頭也不小，上面也有DLP的標識，這是DLP控制芯片，在作用上相當于PC主板的北橋。另一部分，DMD處理器，不在主板上。
