產品：MW767 明基 投影機

打開頂蓋 一窺內部

　　取下機身正反的多顆螺絲后，還要取下燈泡倉附近一個內六角的固定螺絲，才能將頂蓋的完全打開。這個內六角螺絲尺寸較小，需要專用改錐拆卸。

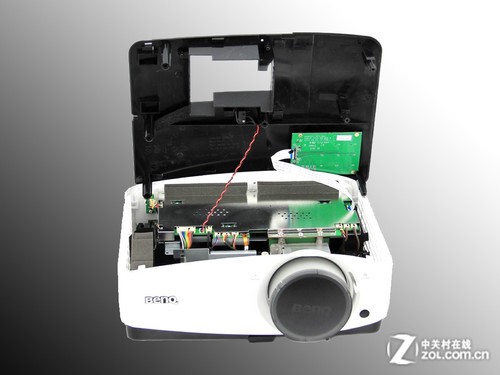

開蓋示意圖

　　取下頂蓋是要?jiǎng)幼鬏p柔一些，因?yàn)轫斏w上有控制面板和安全鎖。其中控制面板通過排線與主板相連，而安全鎖是一個比較小巧有趣的開關設計�！�

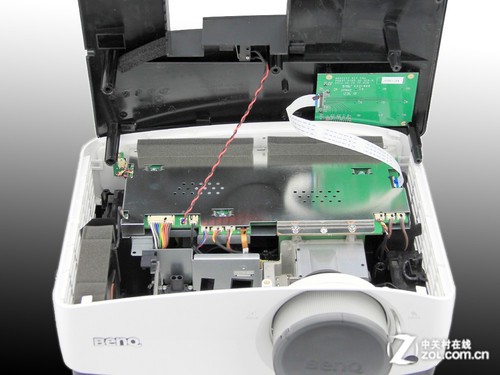

內部結構全景　

　　這個安全鎖的作用是只有當燈泡擋板完全閉合后，才能將燈泡點亮。在燈泡倉擋板的內部有一個下潛式的塑料小勾，當正確安裝后，小勾會正確觸動安全鎖的按鍵。這個設計可以避免開機狀態下燈泡燈泡被更換，或減少意外的發生。

看見主板　

　　在主機頂蓋和主板之間有一個金屬托盤，這個托盤的作用未明。據我們的理解主要是屏蔽電磁輻射向外泄露，與筆記本電腦的金屬屏蔽有異曲同工之效。
