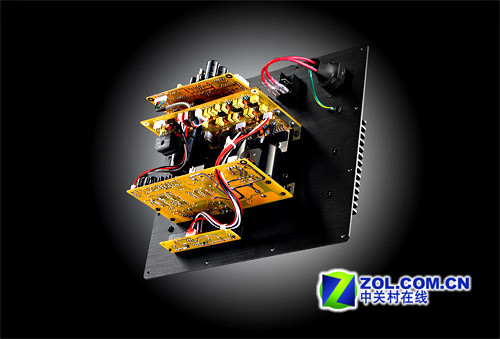

M60-5.1采用全新的大功率功放電路，儲備功率380W。內部電路主要由三個塊玻璃纖維電路板組成：分別是輸入與數字音量控制前級電路、低音炮后級驅動電路與5聲道環繞聲驅動電路。設計完善的功放電路成就了M60-5.1便捷的無線數字音量控制，澎湃的低頻表現與淋漓盡致的多聲道環繞影院效果。

惠威M60-5.1音箱：功放電路

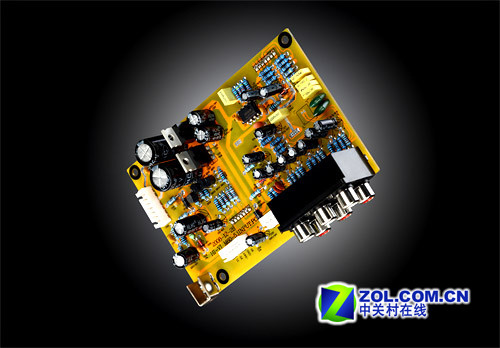

　　 輸入與數字音量控制前級電路負責6聲道音頻信號的輸入與遙控音量控制。前級電路為雙面板設計，正面的電路對信號進行輸入耦合，背面是一顆數字音量控制芯片。

惠威M60-5.1音箱：前級部分

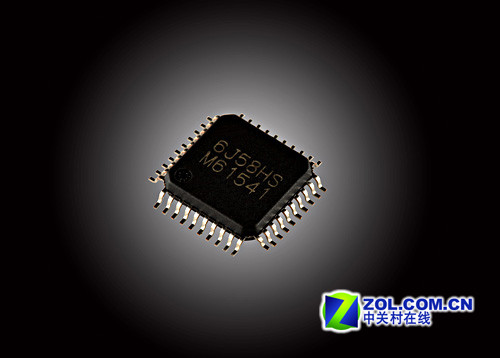

　　 M60-5.1的前級電路在信號源獨立音量控制和音效處理上采用了三菱公司出品的M61541FP處理器芯片，這顆芯片的信噪比可達100dB，信號分離度大于90dB，能有效降低整套系統的本底噪聲與各聲道間的相互串?dāng)_。保證了系統在大音量工作時各聲道的清晰度、分離度與聲場定位效果。

惠威M60-5.1音箱：三菱M61541FP

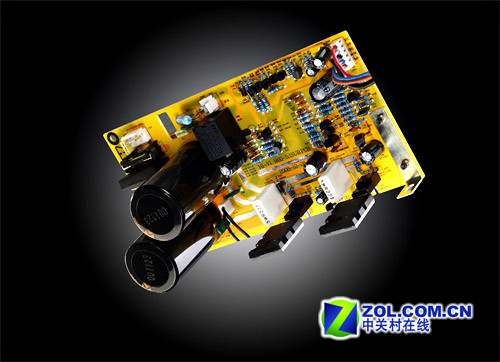

　　 電源部分是整套M60-5.1系統的動力源泉，它保證系統在大動態下有持續充足的能量供應。M60-5.1的電源部分電路絕對是用料十足，供電電路分布在兩塊后級電路上，其中低音炮驅動電路中的濾波規格為20000μF/63V，出色的供電系統為超重低音聲道功放電路提供了純凈、恒定的直流電壓與充足的功率儲備；從而更好的保證了超低音揚聲器在大動態下收放自如的控制力和磅礴氣勢。

惠威M60-5.1音箱：電源電路

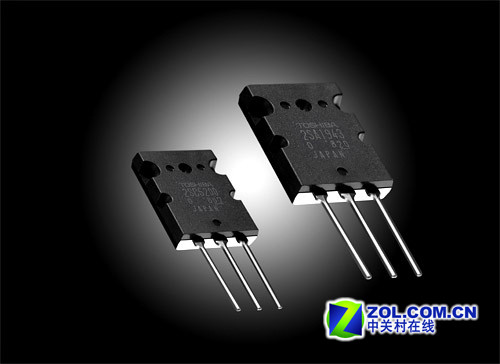

　　 M60-5.1的低音炮功放電路在前級放大時采用了帶恒流源的雙差分電路，有效地將溫飄降到最低。后級放大采用了經典的OCL功放設計，功率對管采用了東芝大功率名管2SA1943/2SC5200，輸出功率達150W。此外，超重低音功放電路還設有過載、過壓及中點直流保護電路，從而確保功率對管能在大電流、大動態范圍時穩定高效的工作。

惠威M60-5.1音箱：低音炮功放電路芯片

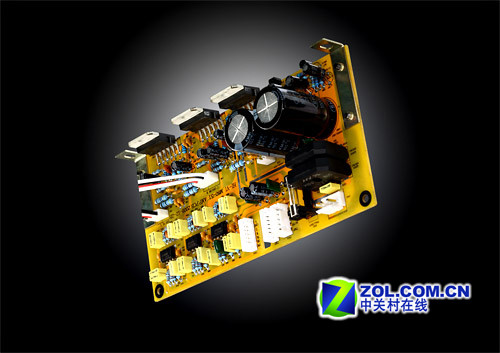

　　 在5個環繞聲道功放電路中惠威的工程師為M60-5.1配置了兩只10000μF/25V的大容量濾波電容，為環繞聲道在滿載工作下提供理想的功率儲備，保證良好的環繞聲場效果。

惠威M60-5.1音箱：環繞聲道功放電路

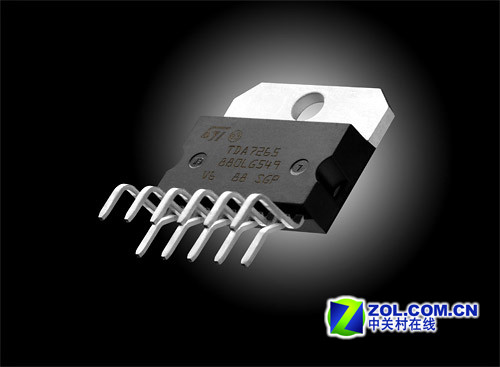

　　 M60-5.1的驅動輸出采用3塊意法半導體TDA7265集成放大功放芯片，TDA7265是一顆高品質2聲道的功放，可以提供單芯片最高50W（25W*2）的功率輸出。這顆芯片內部還設計有溫度自感探頭，當溫度超過限定時將自動停止工作，更好的保證了音箱使用的安全性。高品質功率芯片的選用，保證功放對單元絕佳的驅動性、控制力與音色。

惠威M60-5.1音箱：意法半導體TDA7265

　　 M60-5.1具有極為出色的影院播放效果和音樂回放成就，在播放影片時龐大的低頻將氛圍烘托到極點，爆棚之處身體能明顯感受低頻沖擊。頗具HiFi音質的5只環繞音箱展開真實的影院聲場，用戶位于皇帝位上已然身臨其境。

　　 作為惠威新一代桌面影院的顛峰之作，外觀典雅精致，整套系統動態龐大音色細膩，M60-5.1非常適合組建個人超級桌影院和臥室多聲道影院，讓您輕松享受影院級的高品質回放效果。
