如何將XBOX面板插座改成USB接口

　　最近想在XBOX上安裝Linux，可是如何接鍵盤、鼠標成了頭痛的問題。國外倒是有專門的轉換接口賣，但是將近30美元的價格實在不能接受。

　　上網找來相關資料，發現XBOX面板上的4個手柄插座本質上就是USB接口，只不過比標準的USB口多出一個給手柄振動供電的針腳。對于鍵盤和鼠標這些無需振動的輸入設備，不用接那根線就行了。

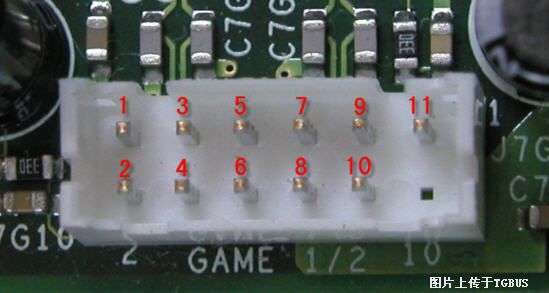

　　XBOX主板上的插座如下圖：（圖1）

對應的針腳定義：（圖2）

　　改裝所需：USB擴展擋板×1（有2個USB插座）、間距2mm的雙排插座×1（電子城賣接插件的柜臺一般都有的）以及工具若干。

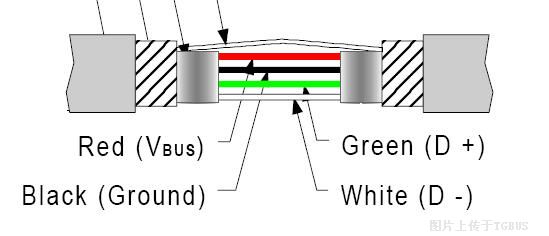

　　USB規范（版本1.1，下載地址：http://www.flickercontrol.com/files/usb11.pdf）第91頁對導線顏色定義為：紅（+5V）、黑（GND）、綠（D+）、白（D－）。（圖3）一般正規廠家生產的USB線纜，都能夠遵守規范中的定義。但是筆者就曾發現有的電纜的顏色對應關系錯誤，甚至有的使用了紅黑綠白以外的顏色的導線，所以在制作前一定要用萬能表驗證，USB擴展擋板中導線是否符合規范的要求，否則錯誤的顏色對應可能導致硬件燒毀！切記！

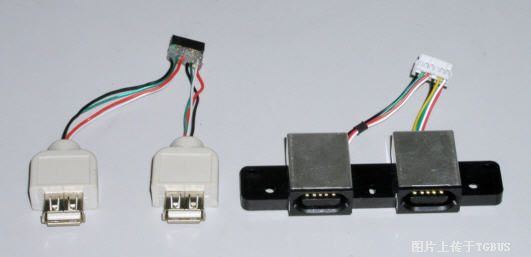

　　弄清前面的針腳定義，實際改裝就不難了：分別拆下USB擴展擋板上的兩個插座，修整外形以便固定在XBOX手柄插座的槽位內。從雙排插座上截取6段，最后的孔里塞上導線皮（防止反插），每根導線對應焊好，最后用熱熔膠固定。制作完成的樣子：（圖4）

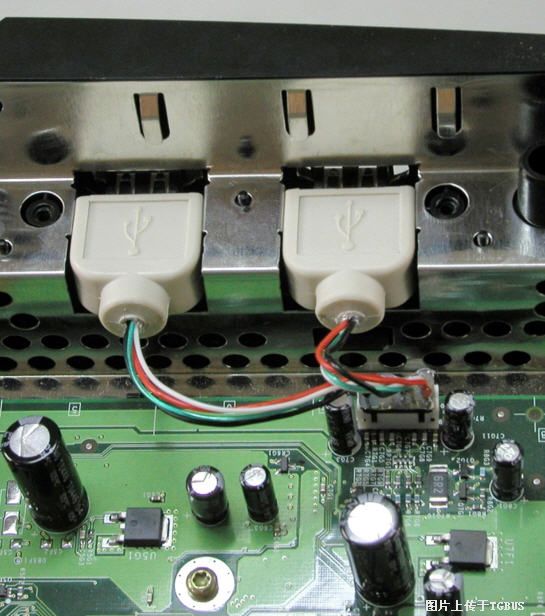

　　XBOX手柄插座分為兩組，3、4那組由于靠近電源，空間小不好改造，所以建議大家在1、2上動手。裝到XBOX上是這個效果：（圖5，為了看得清楚，這是用熱熔膠固定前的樣子）

　　玩了一段時間Linux，恰好弄到XBOX版本的DOOM 3。也許是早已習慣用鍵盤、鼠標來玩FPS游戲，突然換成手柄控制，連走路都不利索了。本以為接上鍵盤、鼠標就能找回昔日電感覺，可是游戲菜單中怎么也找不到設置鍵位的地方。上論壇問了一圈，才知道這個游戲是不支持鍵盤鼠標的！真正支持的也只有屈指可數的一兩款游戲。最常用的媒體中心軟件XBMC對鍵盤鼠標的支持也十分有限，僅僅可以通過上下方向鍵、回車進行一些簡單的操作，還有就是輸入天氣預報的地區代碼時方便些。所以如果不是玩Linux，基本上沒有改造的必要。
